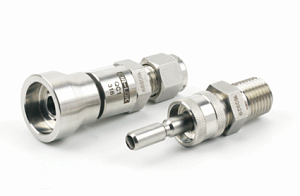

Быстроразъёмные соединения серии QC1
- Максимальное рабочее давление до 206 бар (3000 фунт/кв. дюйм)
- Рабочая температура от -50 до 500 ℉ (от -45 ℃ до 260 ℃)
- Низкотемпературное исполнение (от -60 ℃)
- Соединение нажатием обеспечивает быстроту и легкость эксплуатации
- Минимальная утечка при отсоединении и минимальное попадание воздуха при подключении
- Корпус из нержавеющей стали
- Доступен широкий выбор уплотнительных материалов
- Односторонние и двусторонние запорные штоки
- Большое количество стопорных шариков удерживает шток
- Взаимозаменяемы и совместимы с большинством оборудования
Конструкция

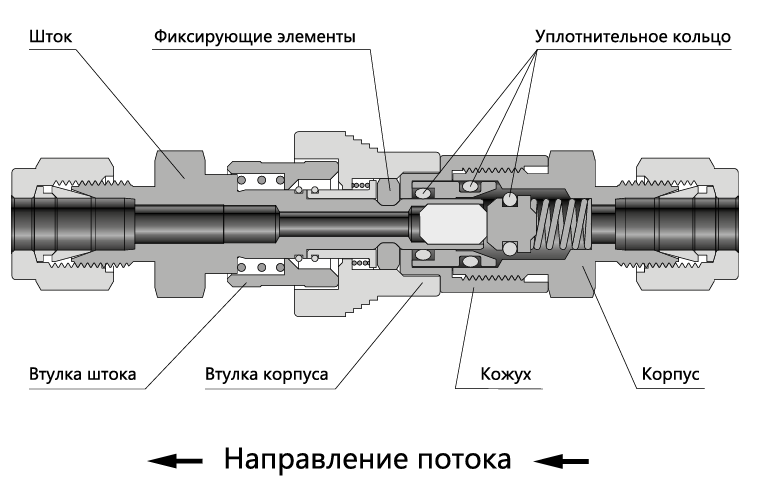

Одностороннее отсечение (SESO)
Двустороннее отсечение (DESO)
Одностороннее отсечение (SESO)
Двустороннее отсечение (DESO)

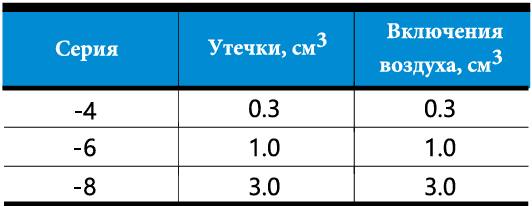

Утечки и включения воздуха

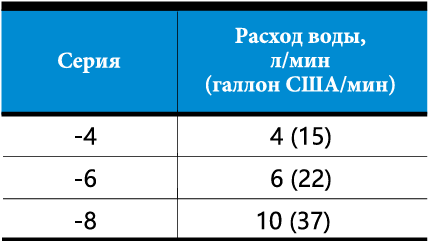

Максимальный расход при 20oC
Максимальный расход при 20oC

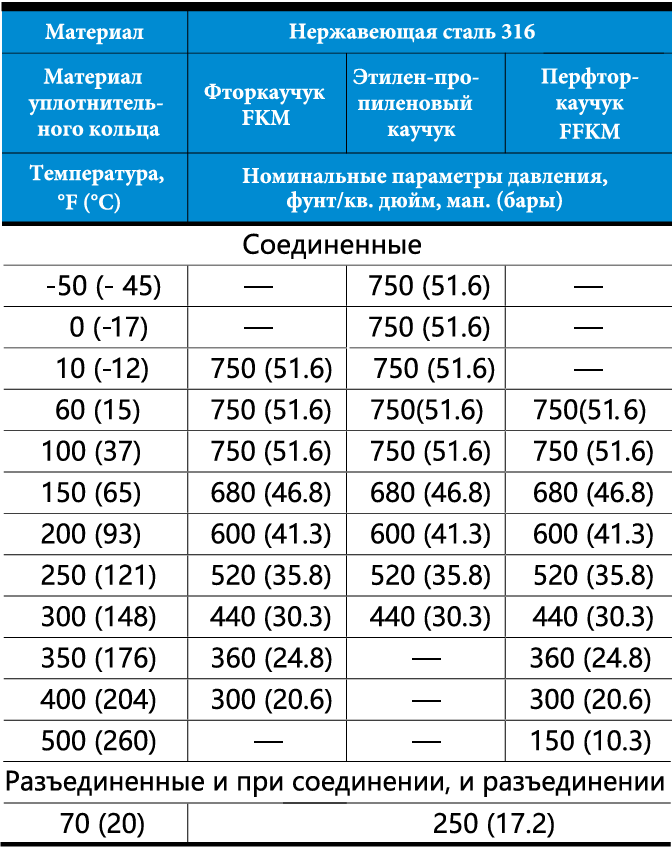

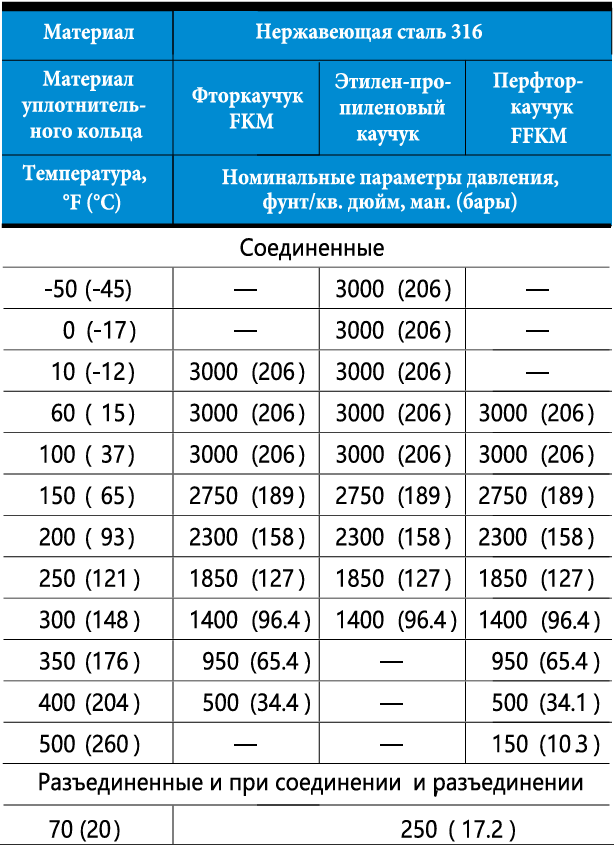

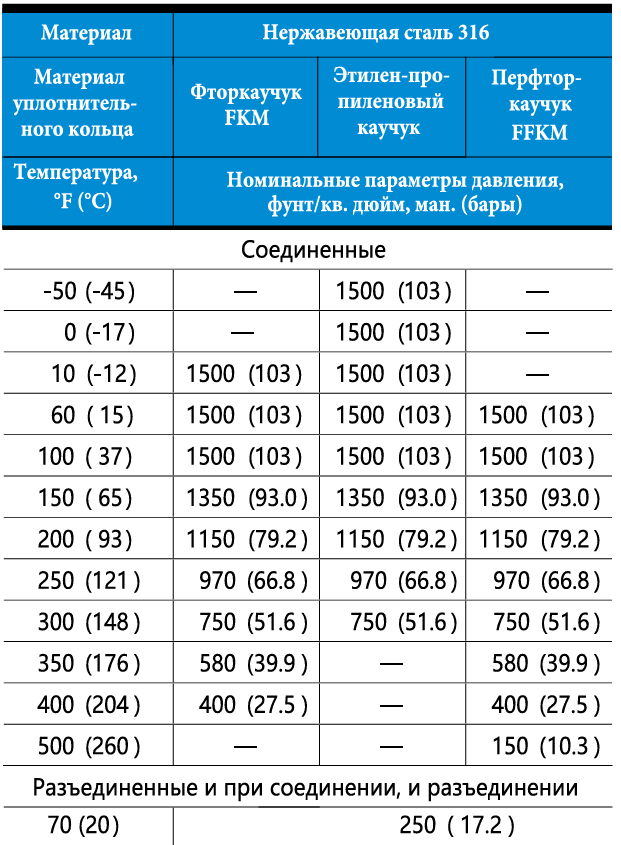

Номинальные параметры давления/температуры
Серия -4
Серия -6
Серия -8
Серия -4
Серия -6
Серия -8

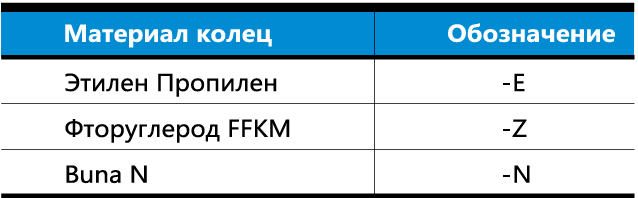

Варианты уплотнительных колец
Размеры

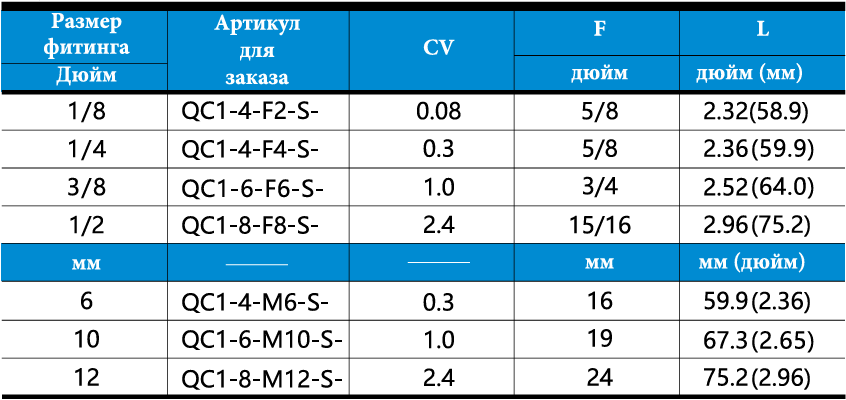

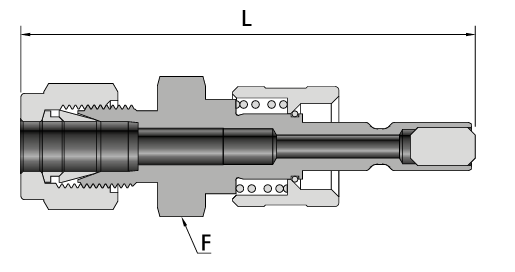

Штоки БРС с односторонним отсечением (SESO)Трубный обжимной фитинг

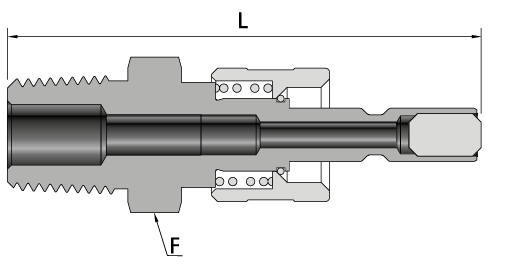

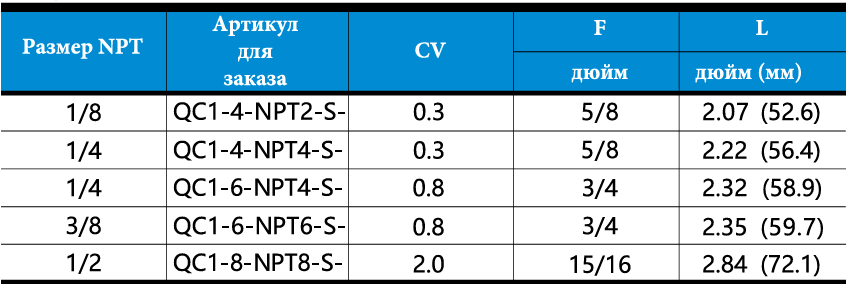

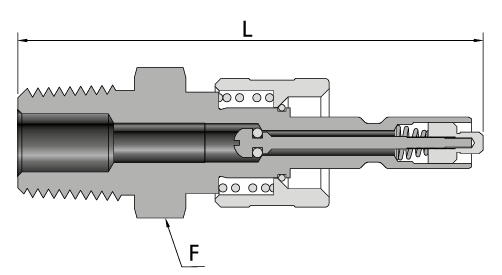

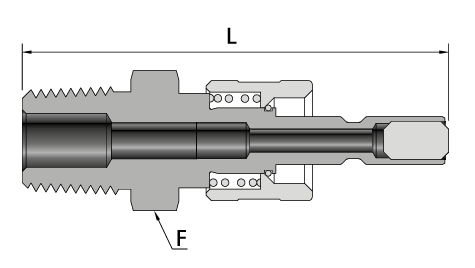

Наружная резьба NPT

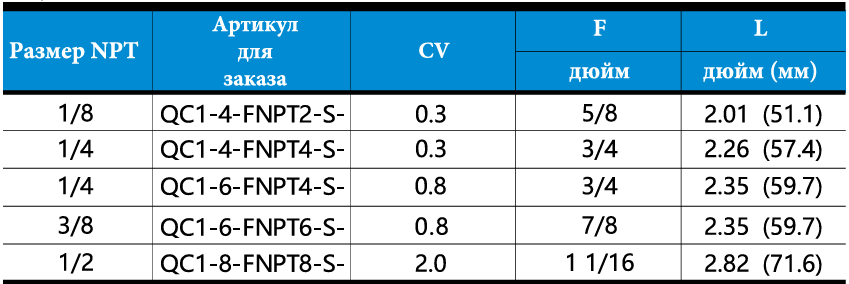

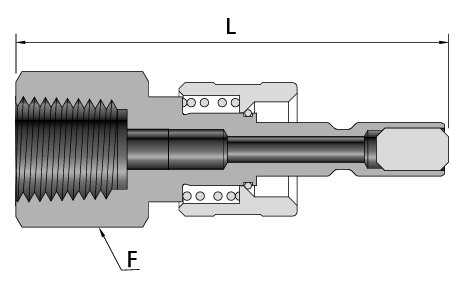

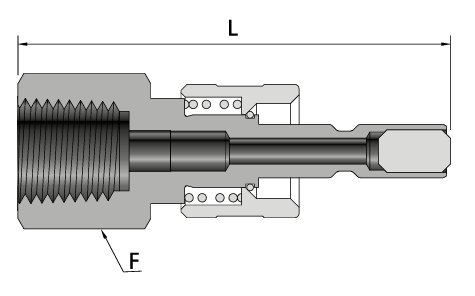

Внутренняя резьба NPT

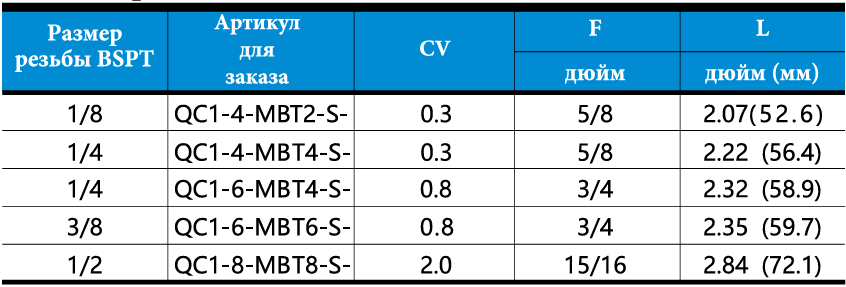

Внешняя резьба ISO BSPT (коническая)

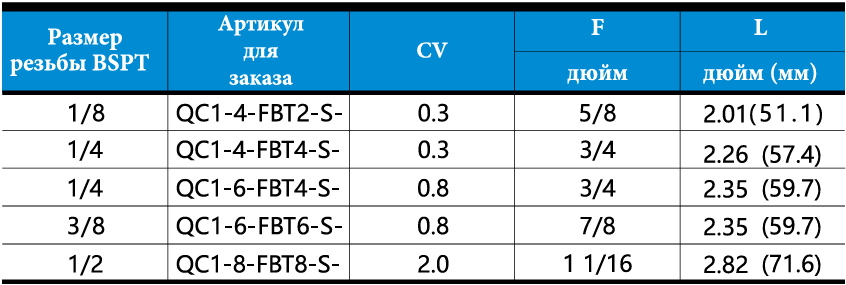

Внутренняя резьба ISO BSPT (коническая)

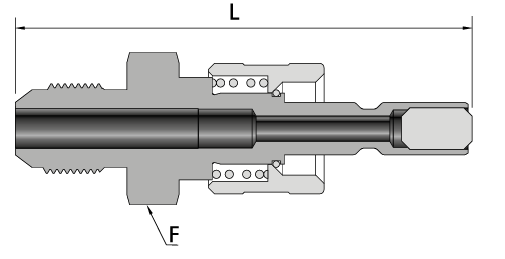

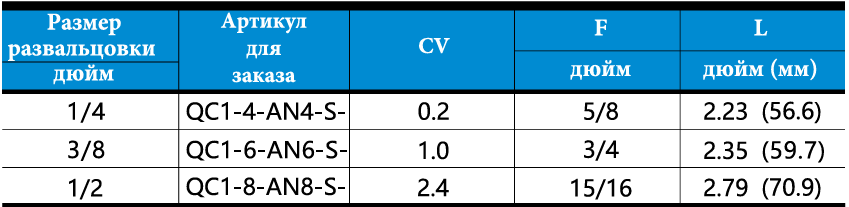

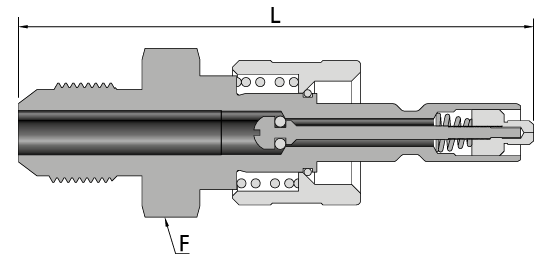

Внешняя резьба JIC(AN), развальцовка 37о

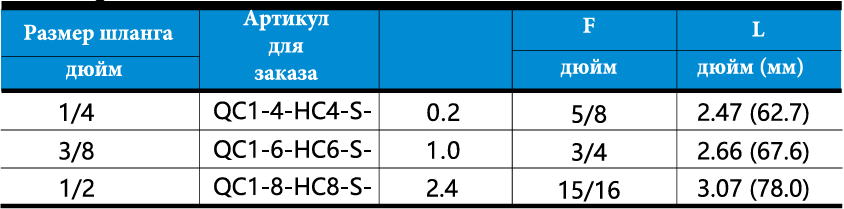

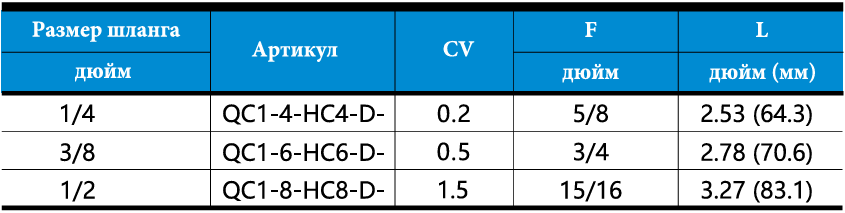

Адаптер для гибких шлангов

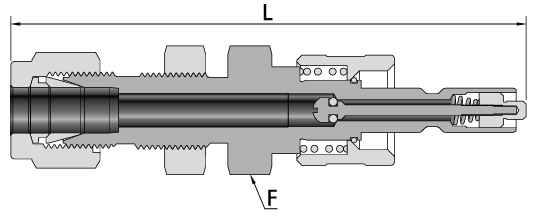

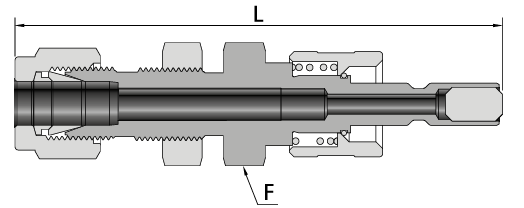

Обжимной фитинг с монтажной гайкой
Штоки БРС с двусторонним отсечением (DESO)

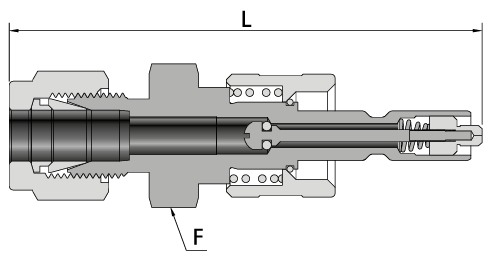

Трубный обжимной фитинг

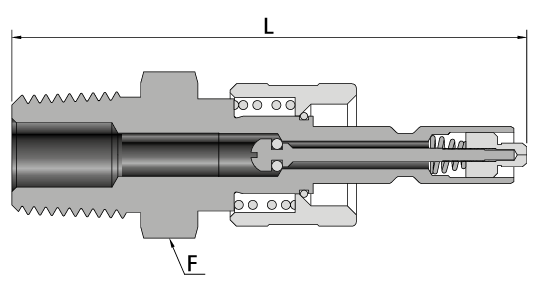

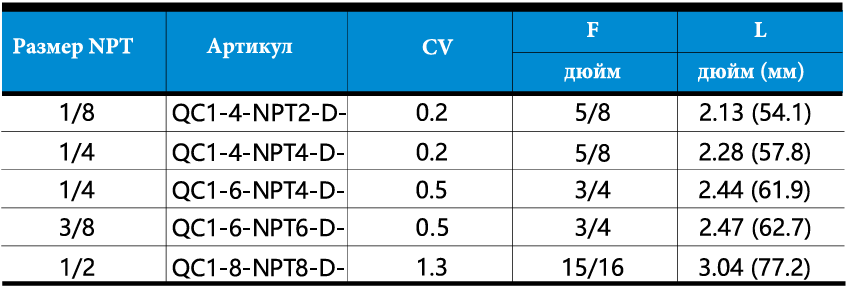

Наружная резьба NPT

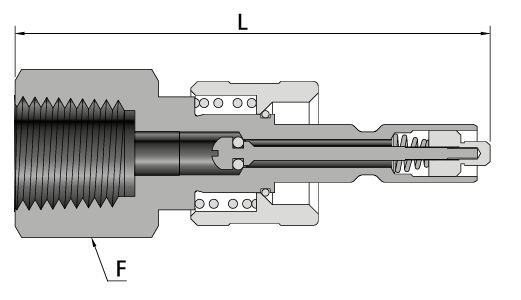

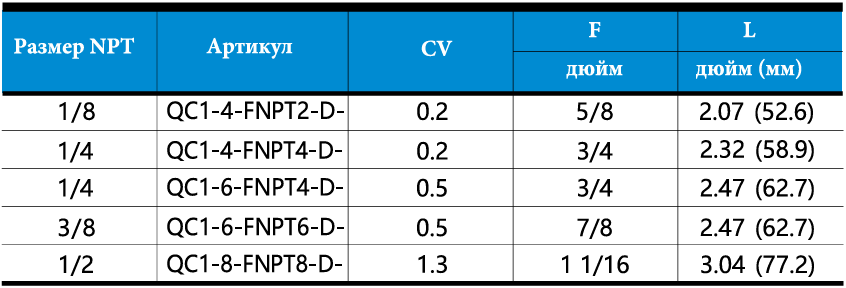

Внутренняя резьба NPT
Внешняя резьба BSPT

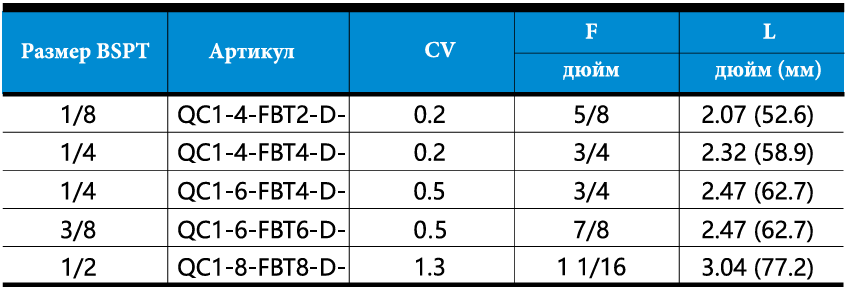

Внутренняя резьба BSPT

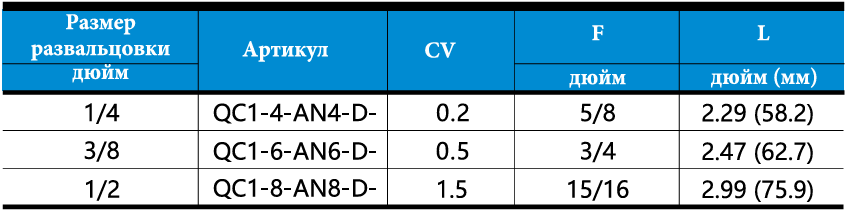

Внешняя резьба JIC(AN), развальцовка 37о

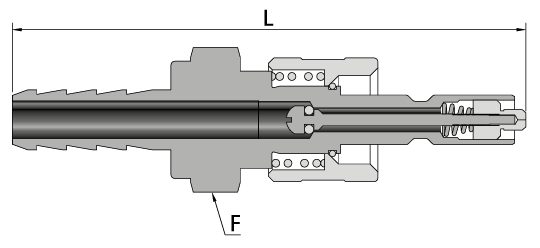

Адаптер для гибких шлангов

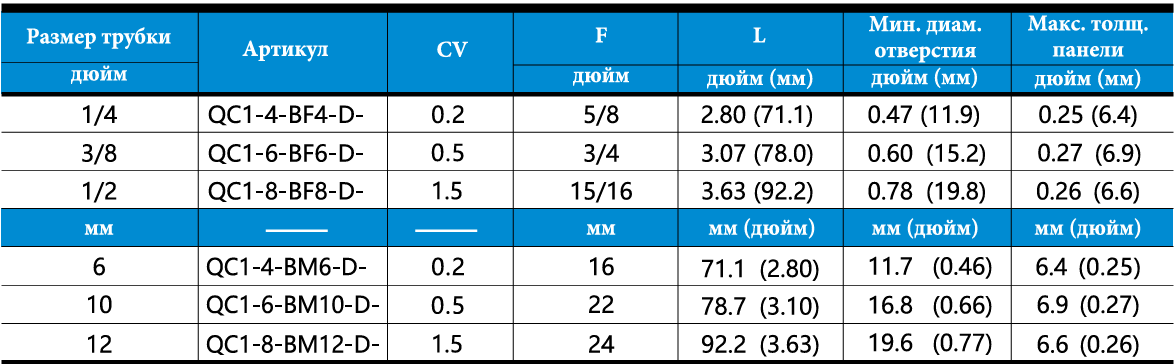

Обжимной фитинг с монтажной гайкой
Трубный обжимной фитинг
Наружная резьба NPT
Внутренняя резьба NPT
Внешняя резьба BSPT
Внутренняя резьба BSPT
Внешняя резьба JIC(AN), развальцовка 37о
Адаптер для гибких шлангов
Обжимной фитинг с монтажной гайкой

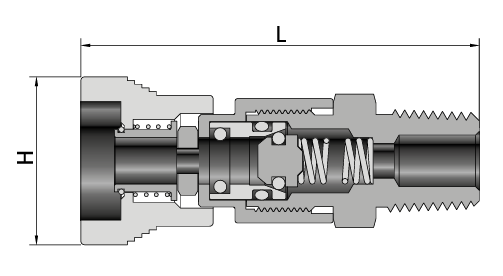

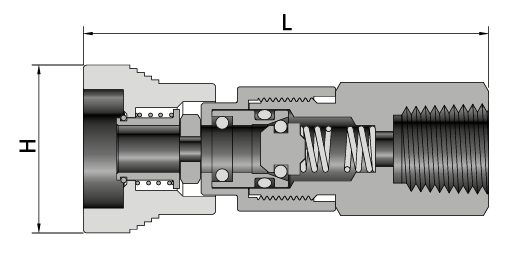

Корпусы

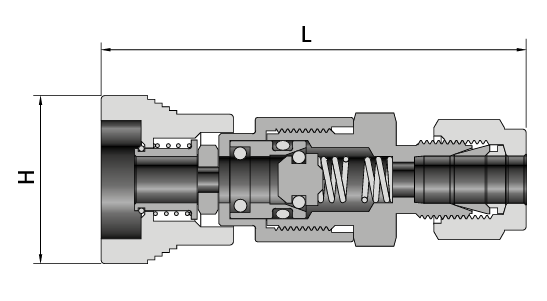

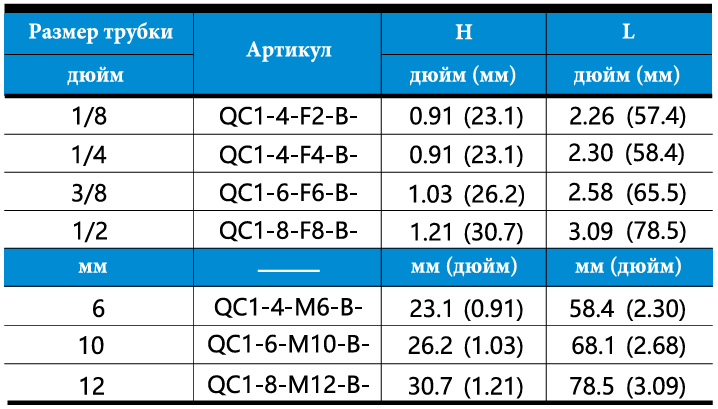

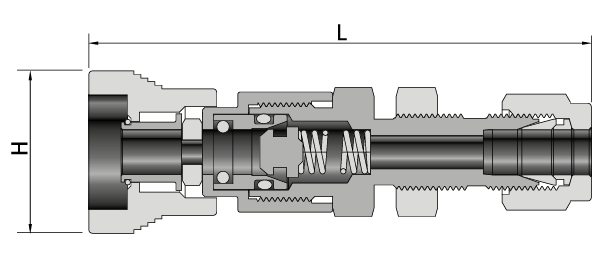

Обжимной фитинг

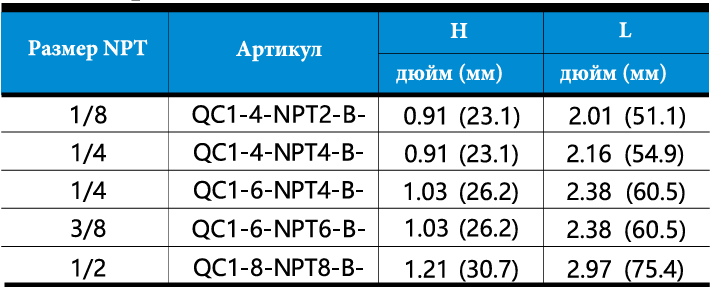

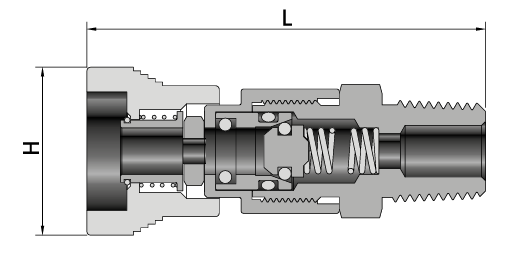

Наружная резьба NPT

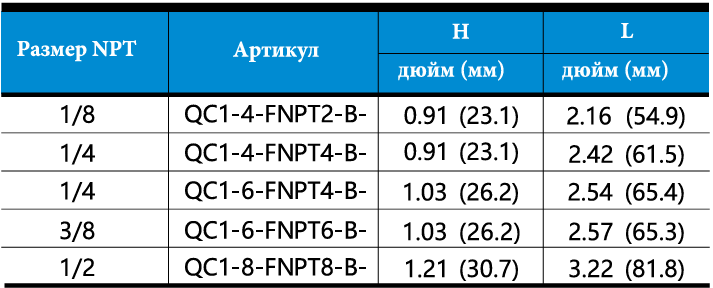

Внутренняя резьба NPT
Внешняя резьба BSPT

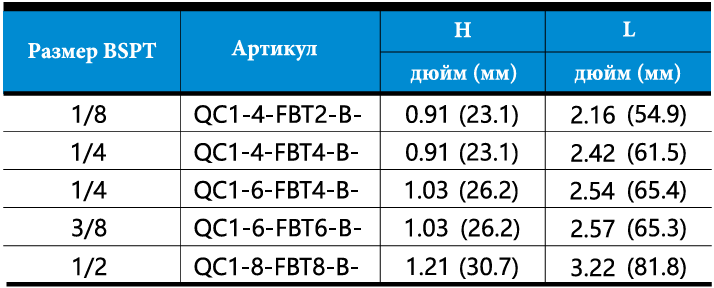

Внутренняя резьба BSPT
Внешняя резьба JIC(AN), развальцовка 37о

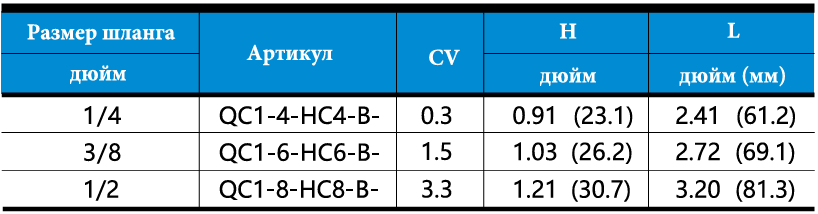

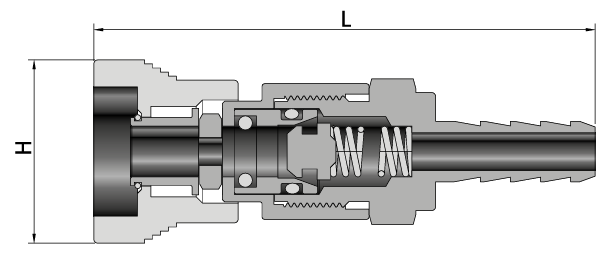

Адаптер для гибких шлангов
Обжимной фитинг с монтажной гайкой
Обжимной фитинг
Наружная резьба NPT
Внутренняя резьба NPT
Внешняя резьба BSPT
Внутренняя резьба BSPT
Внешняя резьба JIC(AN), развальцовка 37о
Адаптер для гибких шлангов
Обжимной фитинг с монтажной гайкой
Скрепленные соединения

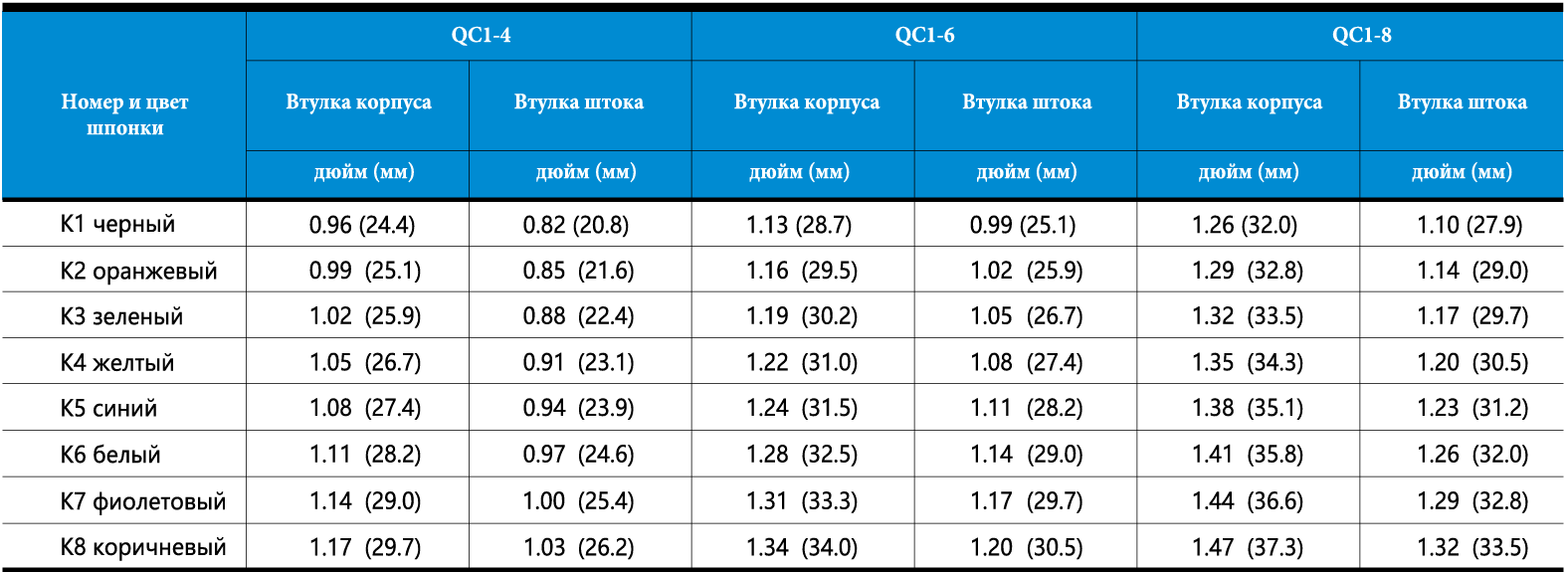

Номера шпонок и внешние диаметры втулок
Номера шпонок и внешние диаметры втулок

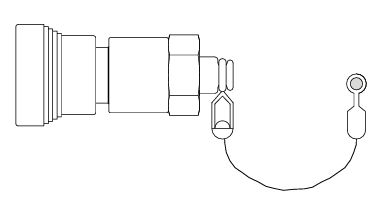

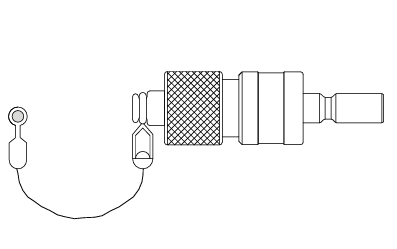

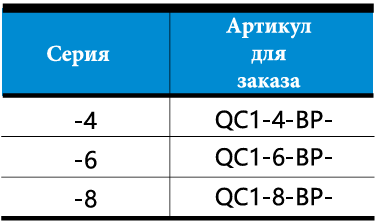

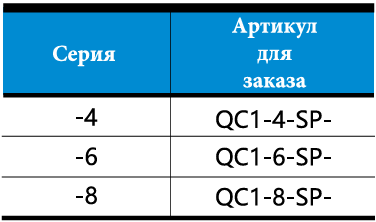

Защитные колпаки
Защитный колпак штока
Защитный колпак корпуса
Защитный колпак штока
Защитный колпак корпуса

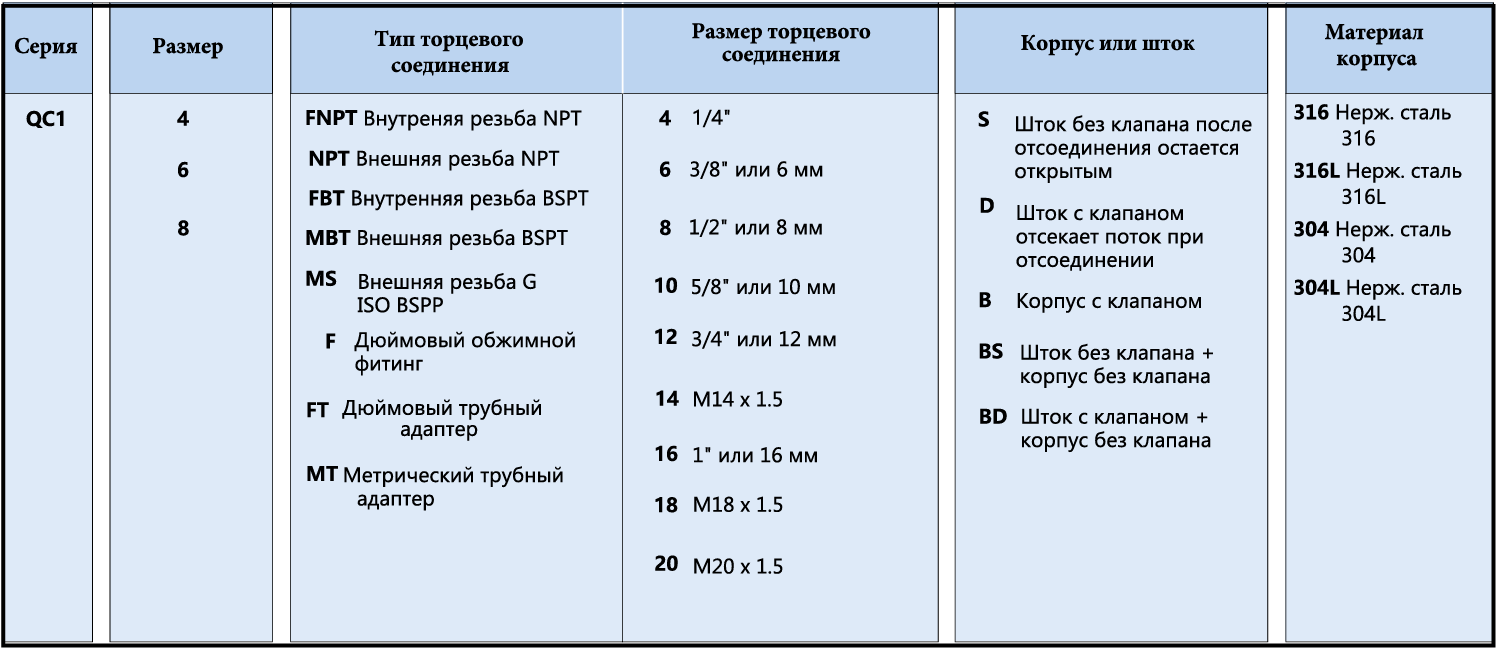

Как заказать
