Манифольды серии 2, 3 и 5М

- Системы приборных клапанных блоков произведены в соответствии с ANSI B31.1, B31.1 и MSS-SP-105
- Двухклапанные блоки применяются для установки манометров или датчиков давления
- 3-х и 5-клапанные блоки применяются для установки датчиков перепада давления
- Рабочее давление до 413 бар (6000 фунто/кв. дюйм)
- Рабочая температура от -54°С до 649°С (-65°F до 1200°F)
- Условный проход: 4.0 мм (0.157 дюйма), Cv: 0.35

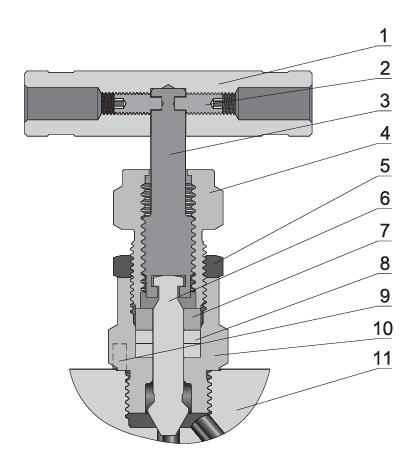

Стандартные используемые материалы

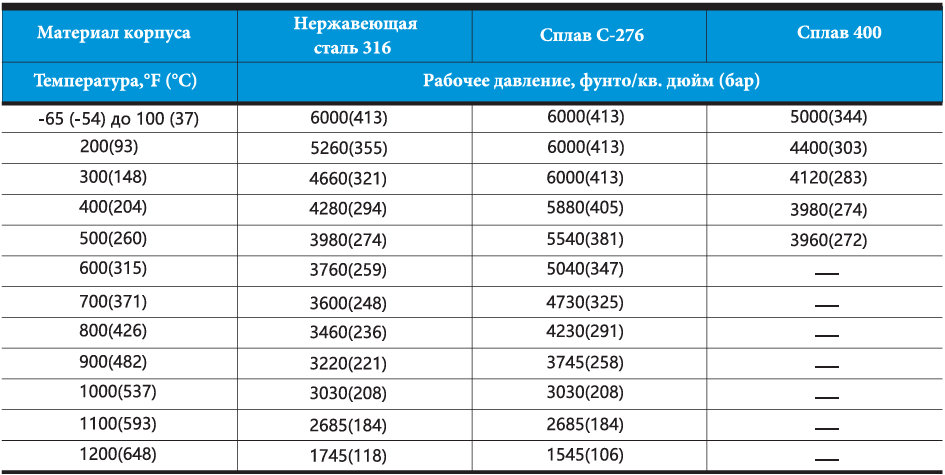

Номинальные параметры температуры и давления


Размеры

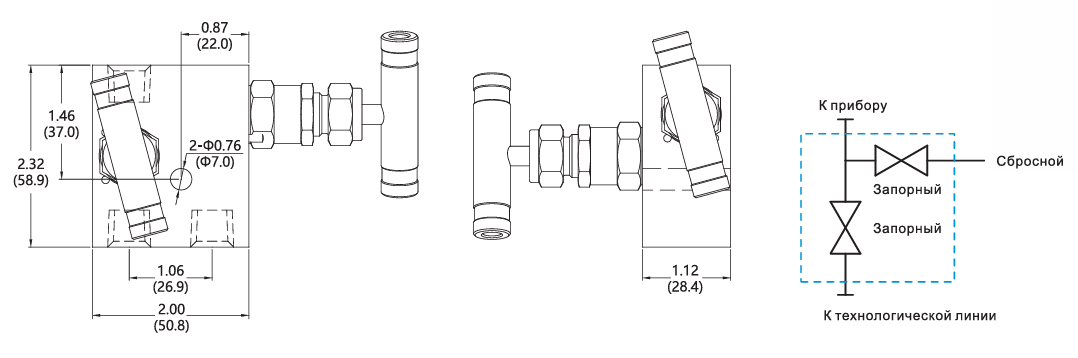

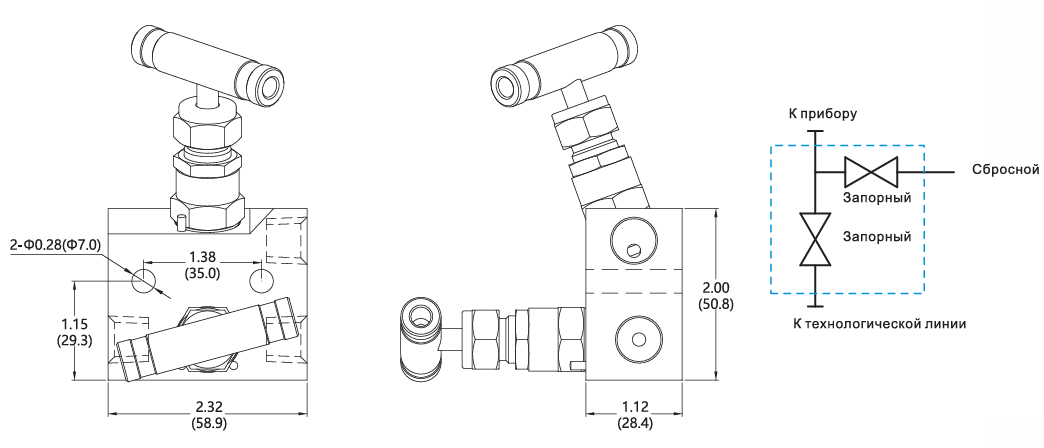

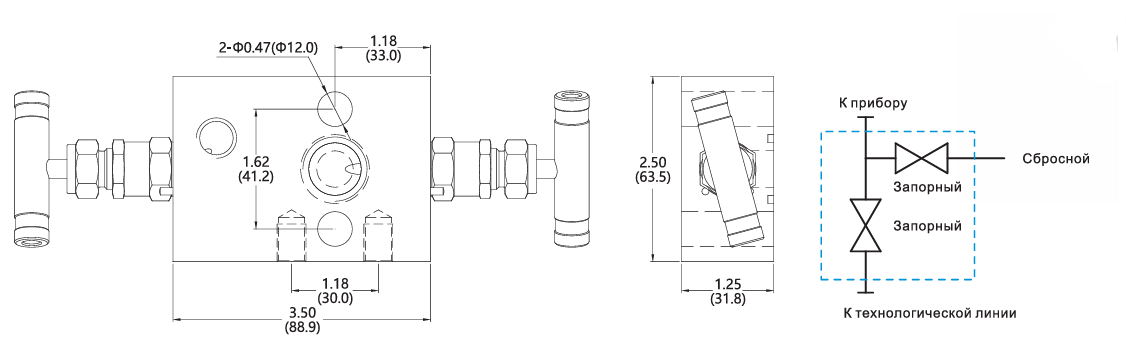

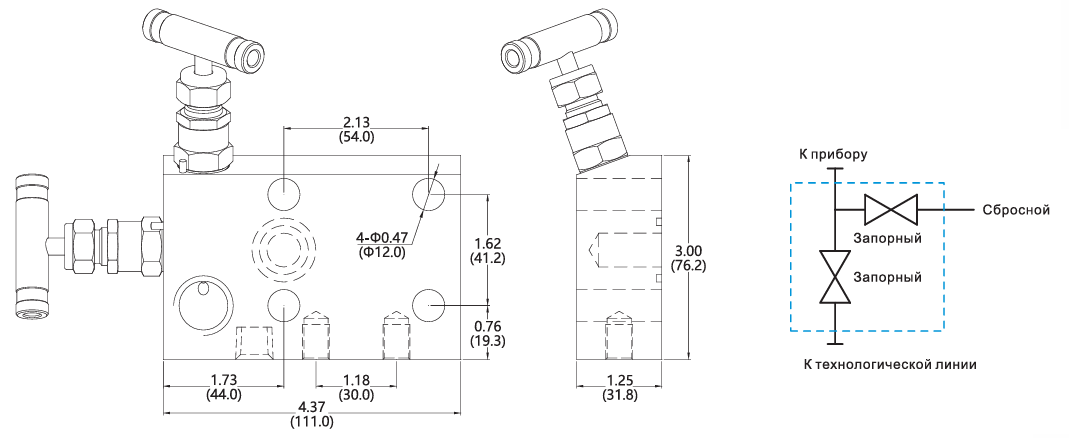

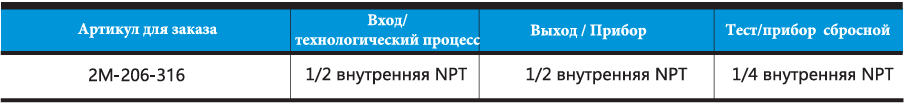

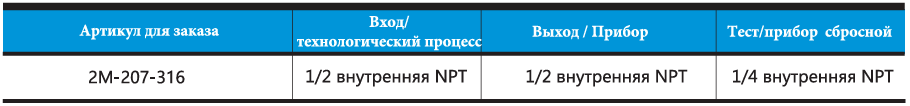

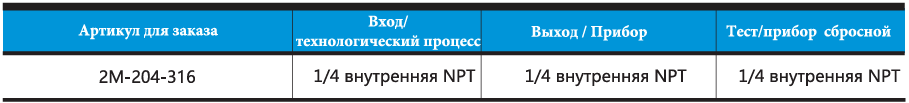

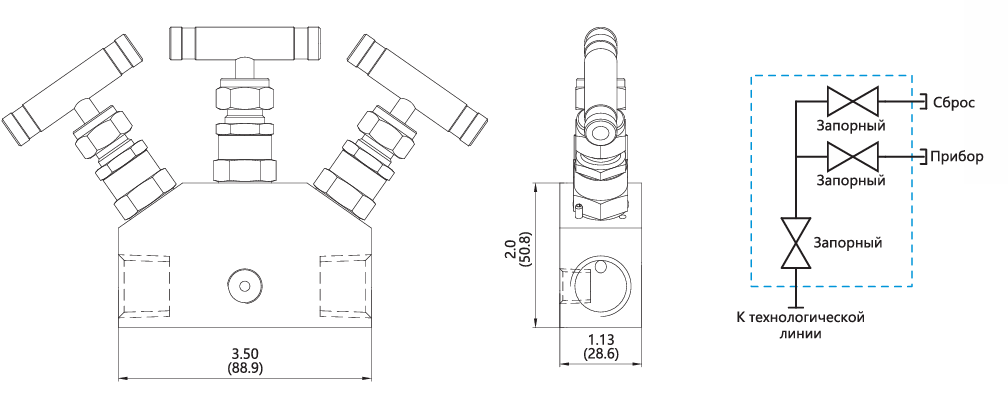

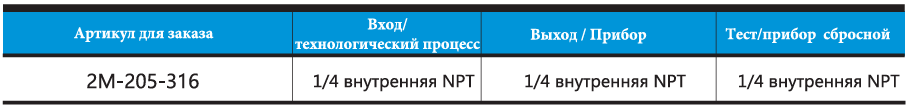

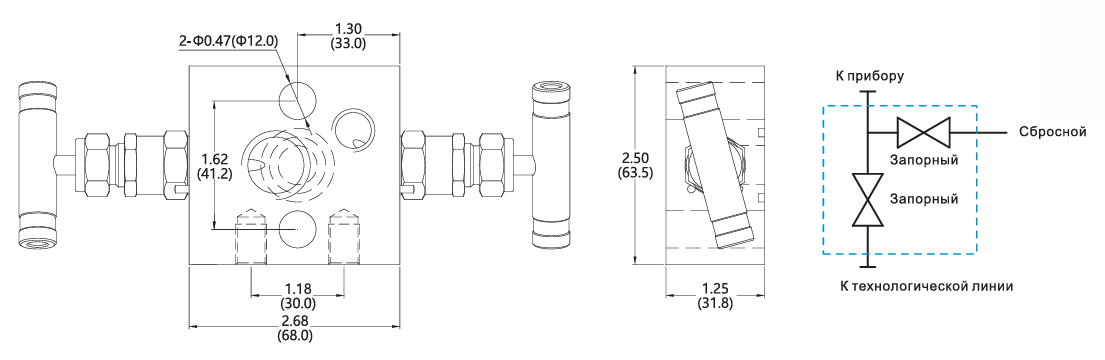

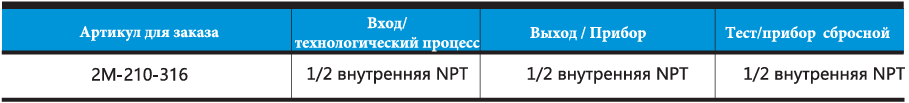

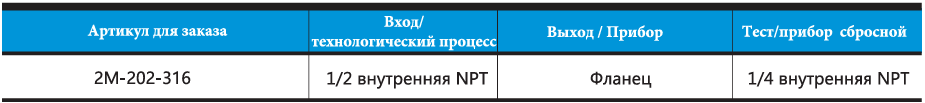

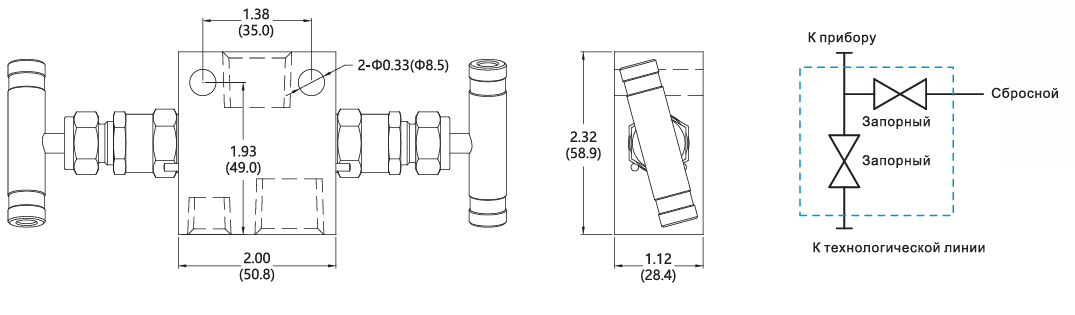

2-х клапанные манифольды


















Размеры

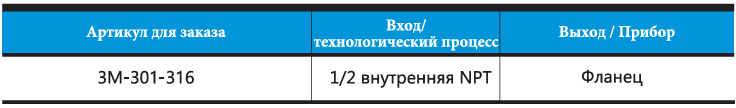

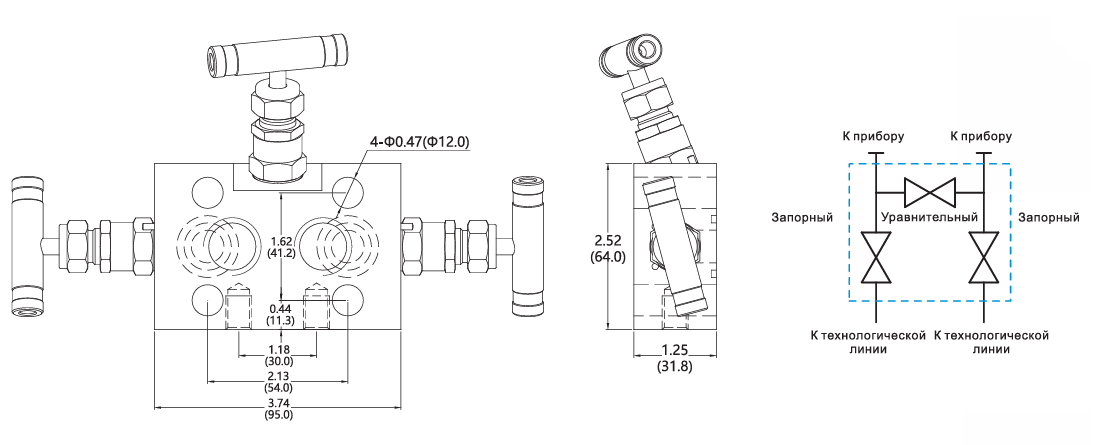

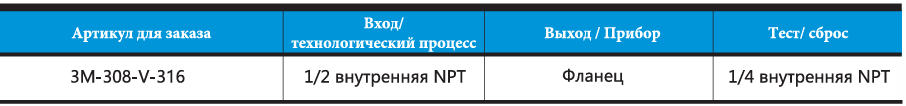

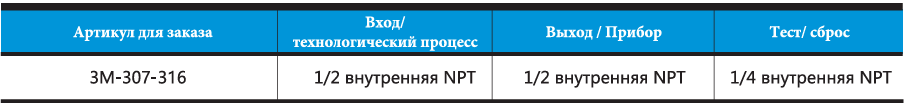

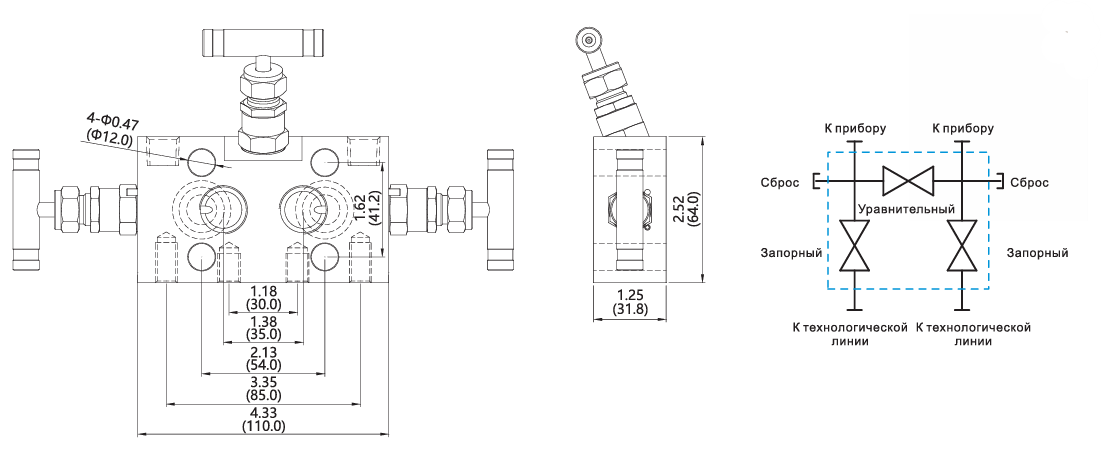

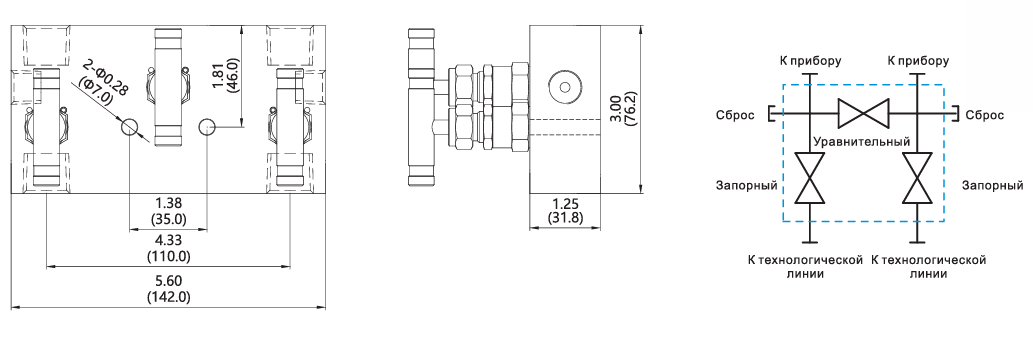

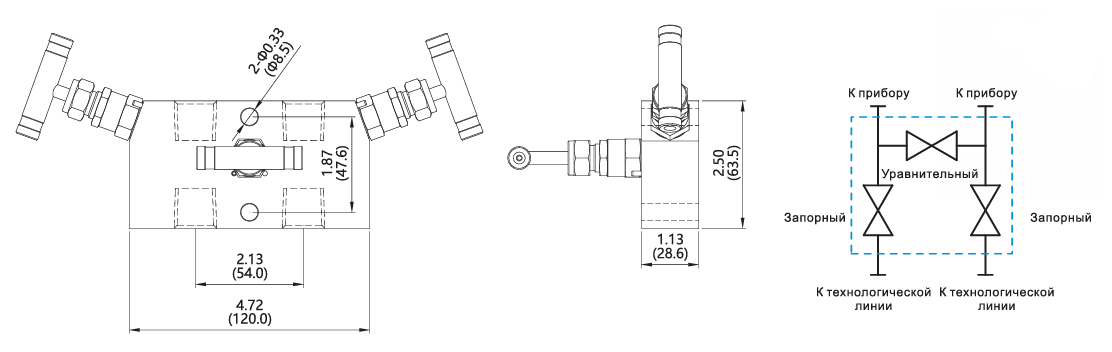

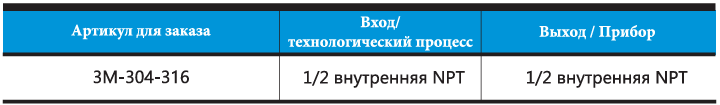

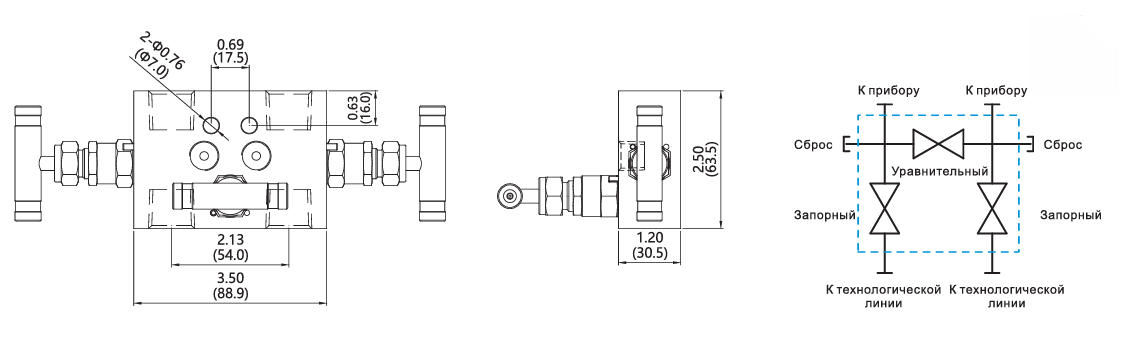

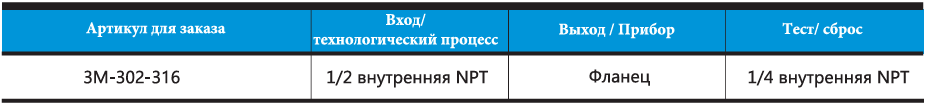

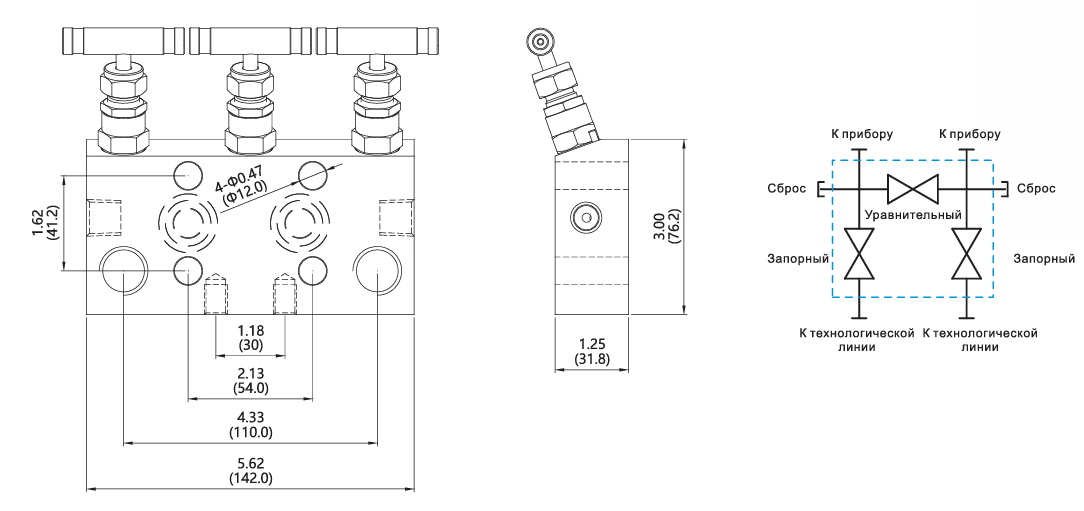

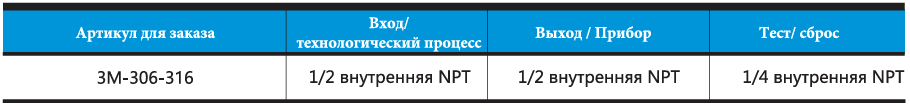

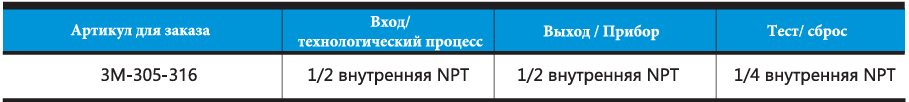

3-х клапанные манифольды

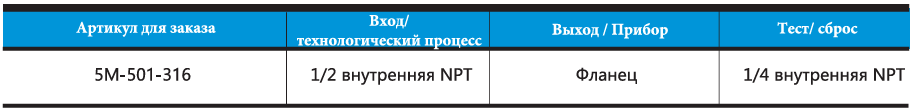

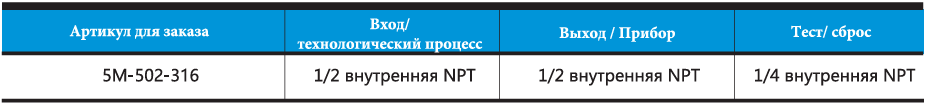

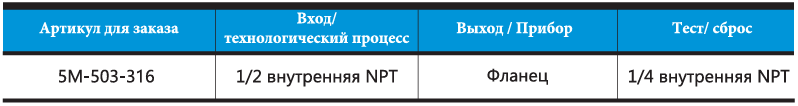

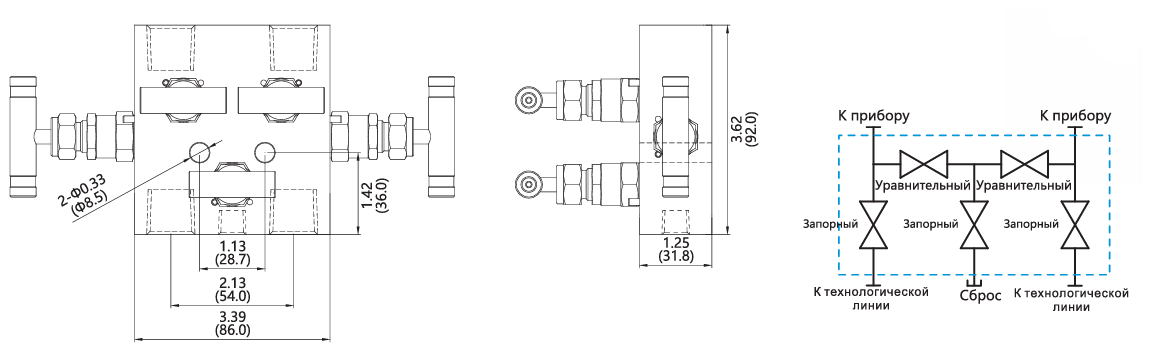

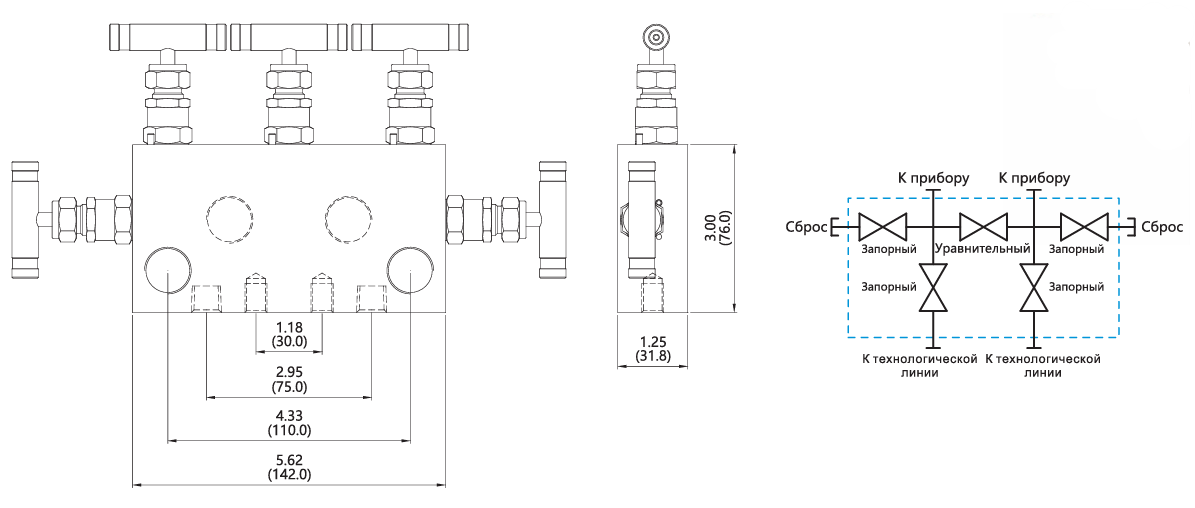

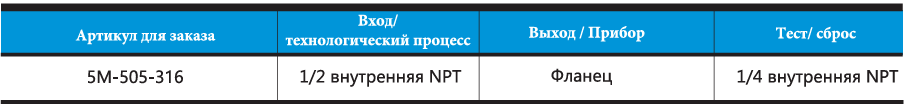

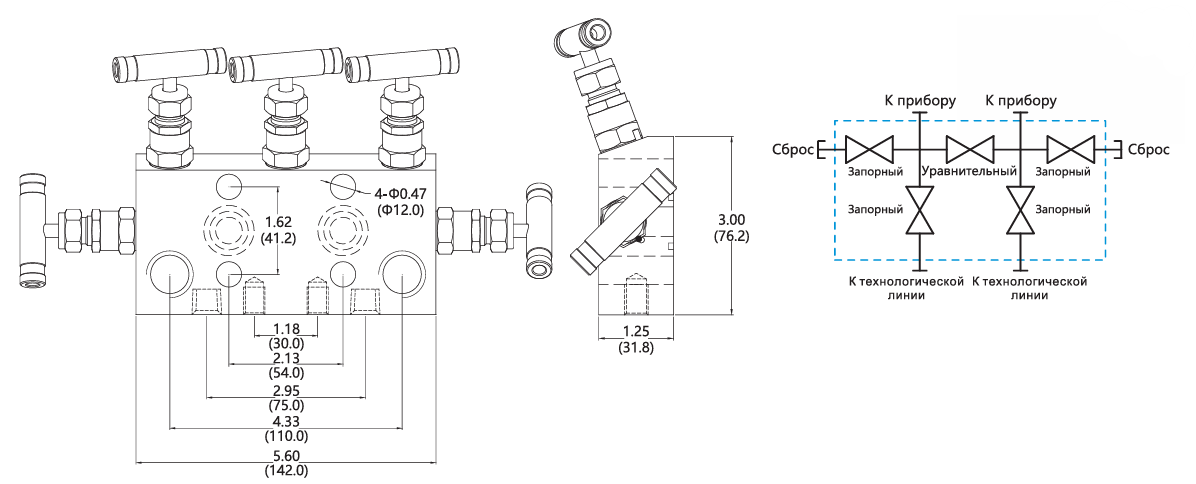

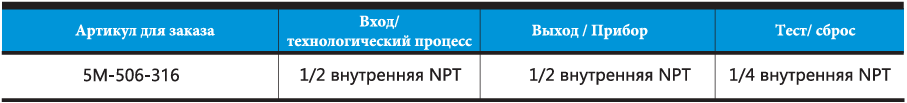

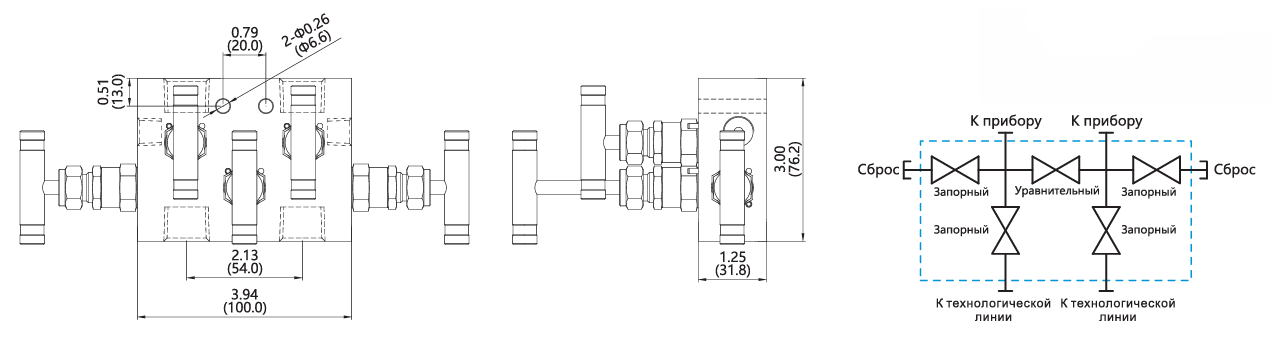

5-клапанные манифольды

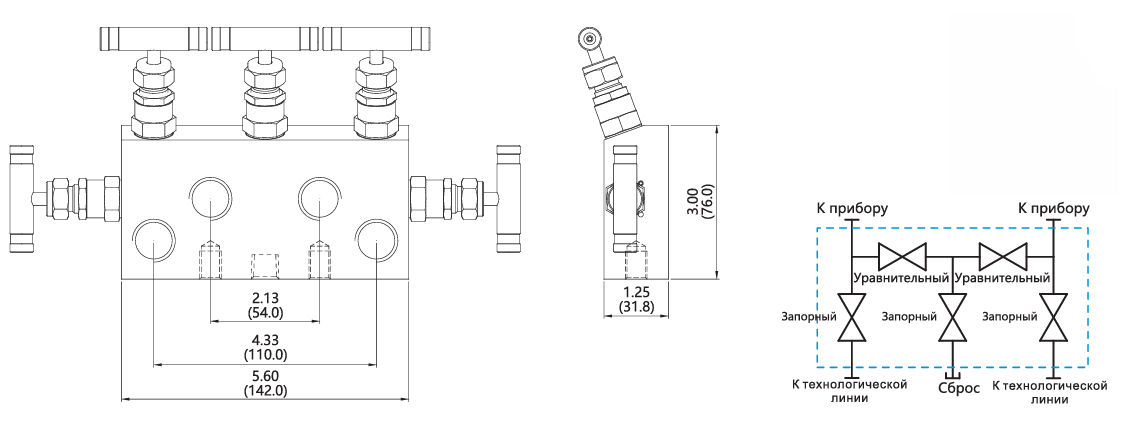

5-клапанный распределительный узел / узел учета














5-клапанный распределительный узел / узел учета










Клапанные блоки прямого монтажа

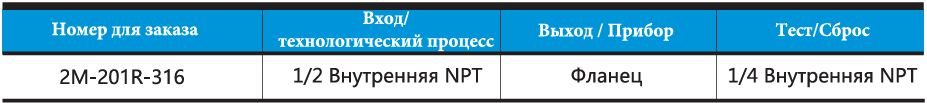

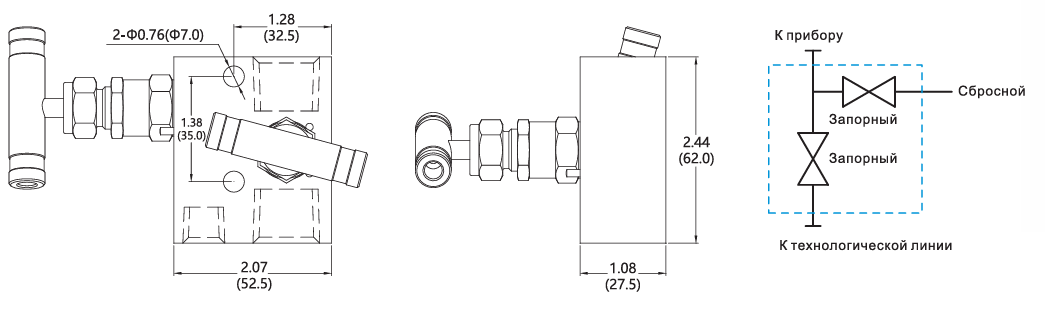

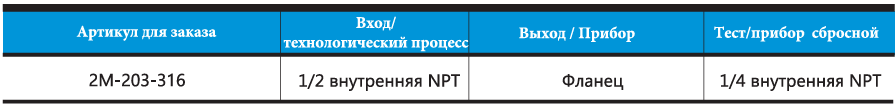

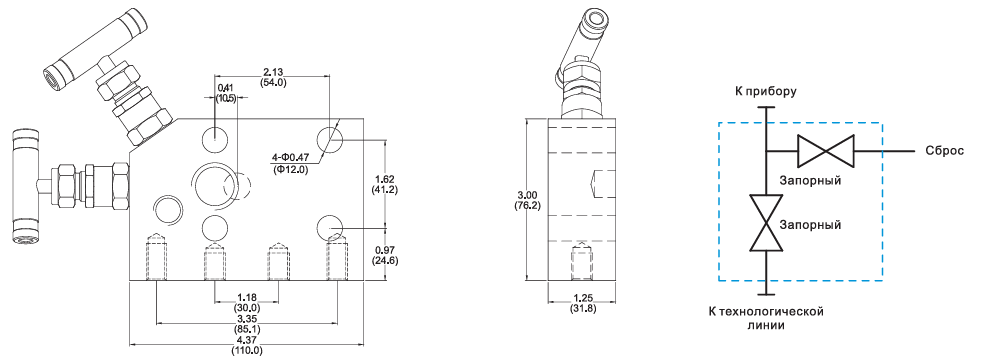

2-клапанный манифольд

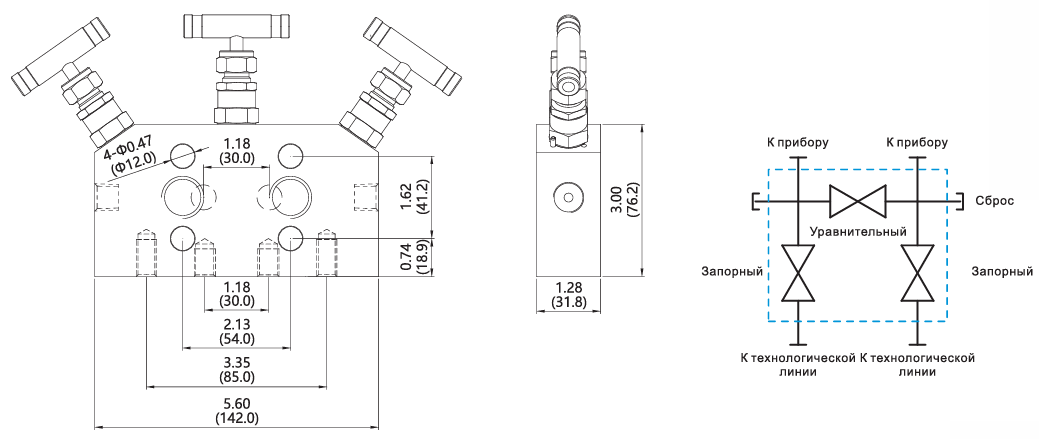

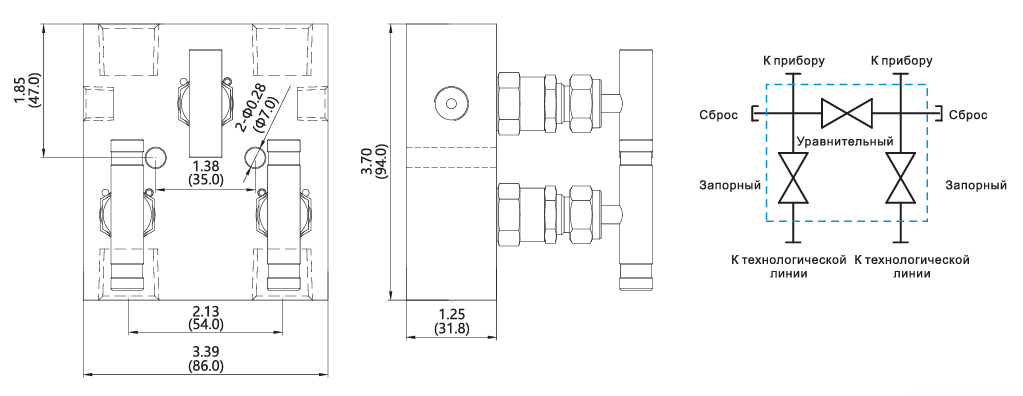

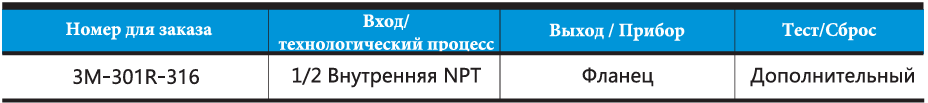

3-клапанный манифольд

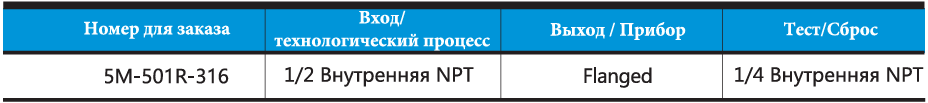

5-клапанный манифольд


2-клапанный манифольд


3-клапанный манифольд


5-клапанный манифольд
