Задвижки серии GL2
- Рабочее давление: класс 900, класс 1500
- Рабочая температура от -28°С до 676°С (от -20°F до 1250°F)
- Размер резьбы NPT от 1/4 до 2 дюймов
- Прочное, герметичное соединение между корпусом и крышкой, полностью герметичная спиральная прокладка
- Три варианта конструкции крышки: сболченная, внешние винты и втулка (OS&Y)
Характеристики
- Прочное, герметичное соединение между корпусом и крышкой, полностью герметичная спиральная прокладка
- Зазор между штоком и диском позволяет диску перемещаться свободно
- Верхний и нижний направляющие диски обеспечивают идеальное выравнивание седла и диска, несмотря на боковое усилие, вызванное высокой скоростью потока. Это предотвращает образование задиров и истирание штока, и обеспечивает длительный срок службы уплотнения диска и корпуса
- Три варианта конструкции крышки: сболченная, внешние винты и втулка (OS&Y)
- Двухкомпонентный самоустанавливающийся сальник
Спецификация
- Конструкция: ANSI B16.34, API602
- Испытание: ANSI B16.34, API598
- Маркировка: MSS-SP-25
- Соединения под приварку враструб: ASME B16.11
- Соединения под приварку встык: ASME B16.25
- Резьбовые соединения: ASME 1.20.1
от -60 до 676
Зависимость давления от температуры

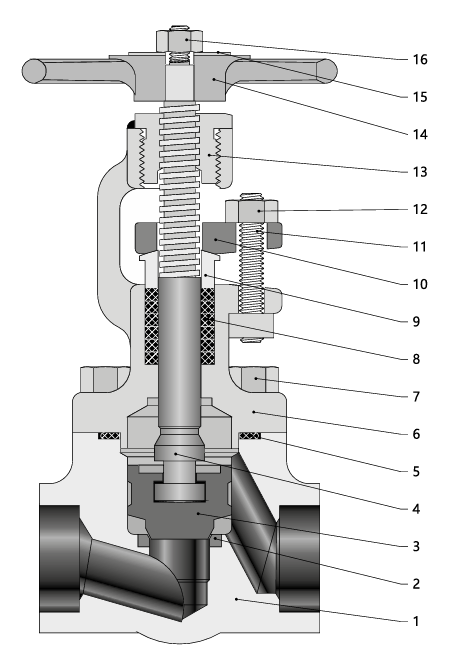

Стандартные материалы

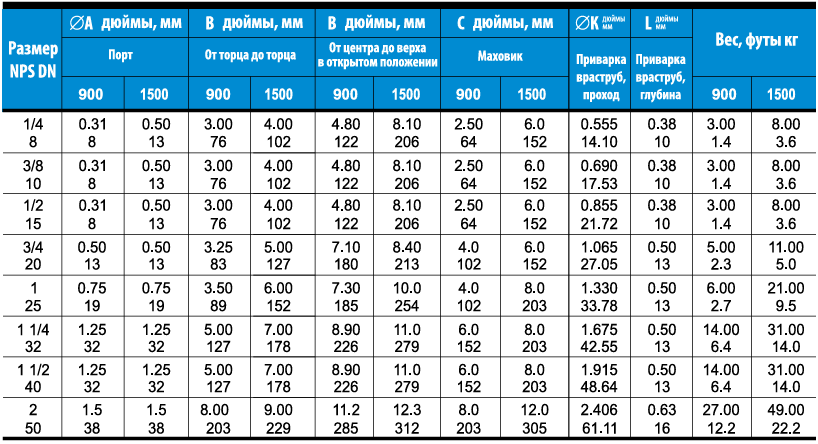

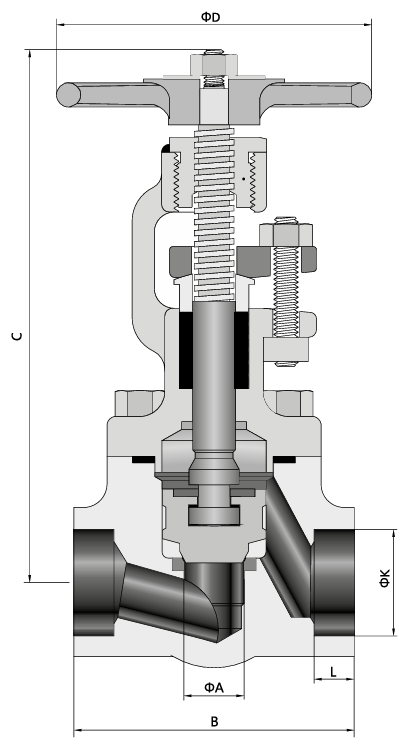

Размеры

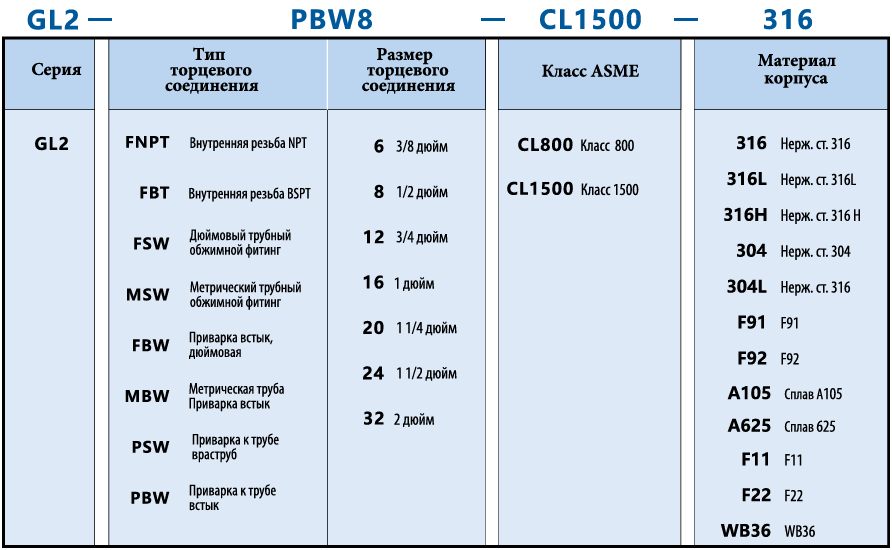

Как заказать
